400-6171-355400-6171-355長材拉伸率測量儀是材料力學測試領域的專用設備，主要用于測量長條形材料（如金屬棒材、線材、管材等）在拉伸載荷下的長度變化百分比，并實時記錄整個過程的數據。

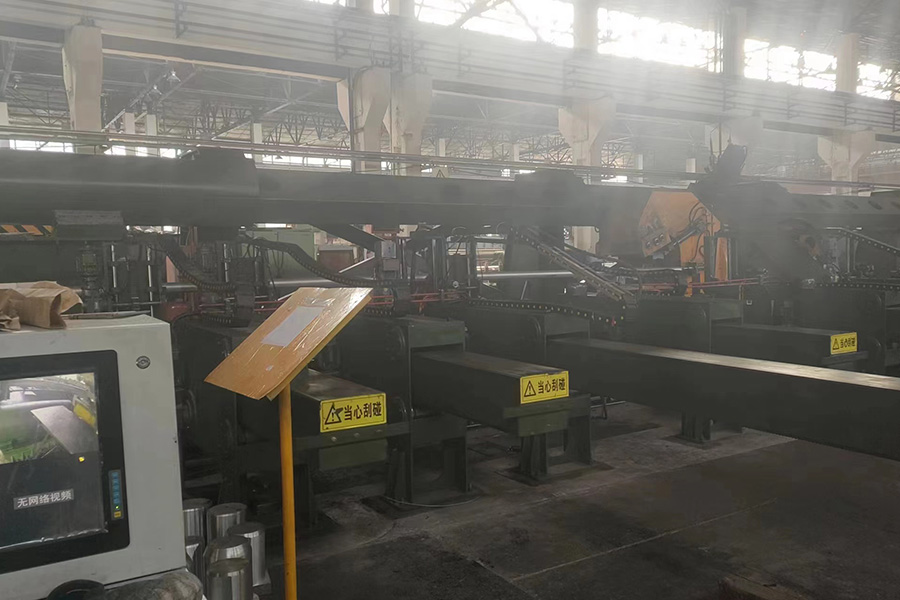

在拉伸機上方布置兩個激光測長儀，可在長材上捕捉兩個參考點，及其拉伸前后位置變化，進而計算出長材的拉伸率。
長材自身彎曲測量：
長材拉伸前，可能本身存在彎曲。在其拉伸變直過程中，材料并未發生塑性形變，該段參考點的位置變化，不參與延伸率的計算。拉伸率測量儀內部還設計一個二D激光傳感器，可由其采集到的Z軸數值，輔助判斷長材是否存在彎曲。
適用行業：金屬、塑料等在拉伸機拉伸檢測過程拉伸率實時檢測，記錄。
測量過程簡述：
1、拉伸機自動上料，預拉伸；將長材拉直；
2、二D激光傳感器，采集長材的位置及拉直情況，并結合拉伸機傳出的拉伸力，判斷長材開始塑性變形的臨界點；
3、伺服直線滑臺同時工作，找到激光測長儀最佳的測量位置；
4、激光測長儀工作，測量出長材的拉伸量；
5、軟件實時計算拉伸率并顯示輸出；
6、拉伸率測量儀需要結合拉伸機的出力情況判斷采集數據的起始、和終止點。
顯示內容：
（1）初始標定長度。
（2）標定區域的動態長度值。
（3）標定區域的動態拉伸率。
（4）標定區域的動態長度曲線。
（5）標定區域的動態拉伸率曲線。
技術參數：
測速測長儀基準距離：1200，景深120；
測長儀精度：≤0.05%；
重復精度：0.02%；
測量頻率（Hz）：25,000/s；
長材拉伸率測量儀通過先進的傳感技術和數據處理系統，實現了材料拉伸過程的全時程、高精度監測與記錄。無論是接觸式引伸計的直接測量，還是非接觸式光學系統的遠程捕捉，都能精確獲取材料的變形數據并實時轉化為直觀圖表。
